Shaw Moisture Meters คืออะไร

Shaw Moisture Meters คืออะไร

ในกระบวนการอุตสาหกรรมจำนวนมาก เช่น ระบบลมอัด (Compressed Air), ก๊าซอุตสาหกรรม, ระบบท่อส่งก๊าซธรรมชาติ, การผลิตยา และอุตสาหกรรมอาหาร การควบคุม ปริมาณความชื้น (Moisture Content) ถือเป็นปัจจัยสำคัญอย่างยิ่ง เนื่องจากความชื้นที่สูงเกินไปอาจทำให้เกิดปัญหา เช่น
- การกัดกร่อนของท่อและอุปกรณ์
- การเกิดน้ำแข็งในระบบก๊าซ
- การลดคุณภาพของผลิตภัณฑ์
- การปนเปื้อนในกระบวนการผลิต
อุปกรณ์ที่ใช้ตรวจวัดปริมาณความชื้นในก๊าซหรืออากาศจึงมีบทบาทสำคัญ หนึ่งในผู้ผลิตที่ได้รับการยอมรับในระดับโลกคือ Shaw Moisture Meters จากประเทศอังกฤษ ซึ่งมีความเชี่ยวชาญด้านการวัด Dew Point และ Trace Moisture ในก๊าซอุตสาหกรรมมานานกว่า 60 ปี

Dew Point คืออะไร และเกี่ยวข้องกับความชื้นอย่างไร

Dew Point (จุดน้ำค้าง) คืออุณหภูมิที่ไอน้ำในอากาศหรือก๊าซเริ่มควบแน่นกลายเป็นหยดน้ำ เมื่ออุณหภูมิลดลงจนถึงจุดนี้ ความชื้นที่อยู่ในรูปไอน้ำจะเริ่มกลายเป็นของเหลว
ในงานอุตสาหกรรม ค่า Dew Point ใช้เป็นตัวชี้วัดปริมาณความชื้นในก๊าซ เช่น
0°C Dew Point → ความชื้นค่อนข้างสูง
-40°C Dew Point → ระบบแห้งระดับอุตสาหกรรม
-80°C Dew Point → ระบบแห้งมาก (Ultra Dry)
เครื่องวัดของ Shaw ถูกออกแบบมาเพื่อตรวจวัดค่า Dew Point ในช่วงกว้าง เช่น
+20°C ถึง -100°C Dew Point
ซึ่งเหมาะสำหรับงานที่ต้องการควบคุมความแห้งของก๊าซอย่างแม่นยำ

เครื่องวัดความชื้นของ Shaw ส่วนใหญ่ใช้เทคโนโลยี Aluminium Oxide Moisture Sensor
โครงสร้างของเซนเซอร์
เซนเซอร์ประกอบด้วยชั้นสำคัญ ได้แก่
- Base Aluminium Substrate
- เป็นฐานของเซนเซอร์
- Porous Aluminium Oxide Layer
- ชั้นออกไซด์ที่มีรูพรุน สามารถดูดซับโมเลกุลของน้ำได้
- Gold Layer Electrode
- ชั้นทองที่ทำหน้าที่เป็นอิเล็กโทรด
หลักการวัด
- เมื่อก๊าซที่มีความชื้นไหลผ่านเซนเซอร์
- โมเลกุลของน้ำจะถูกดูดซับเข้าไปในชั้น Aluminium Oxide
- การดูดซับน้ำจะทำให้ ค่า Capacitance ของเซนเซอร์เปลี่ยนแปลง
- วงจรอิเล็กทรอนิกส์จะแปลงค่า Capacitance เป็น ค่า Dew Point หรือ ppmV
ข้อดีของเทคโนโลยีนี้คือ
- ความไวสูงมาก (Trace Moisture Detection)
- ตอบสนองรวดเร็ว
- เหมาะกับก๊าซแห้งมาก (Ultra Dry Gas)

การประยุกต์ใช้งานในอุตสาหกรรม
1. ระบบลมอัด (Compressed Air Systems)
- ใช้ตรวจสอบประสิทธิภาพของ Air Dryer เพื่อป้องกันน้ำในระบบ

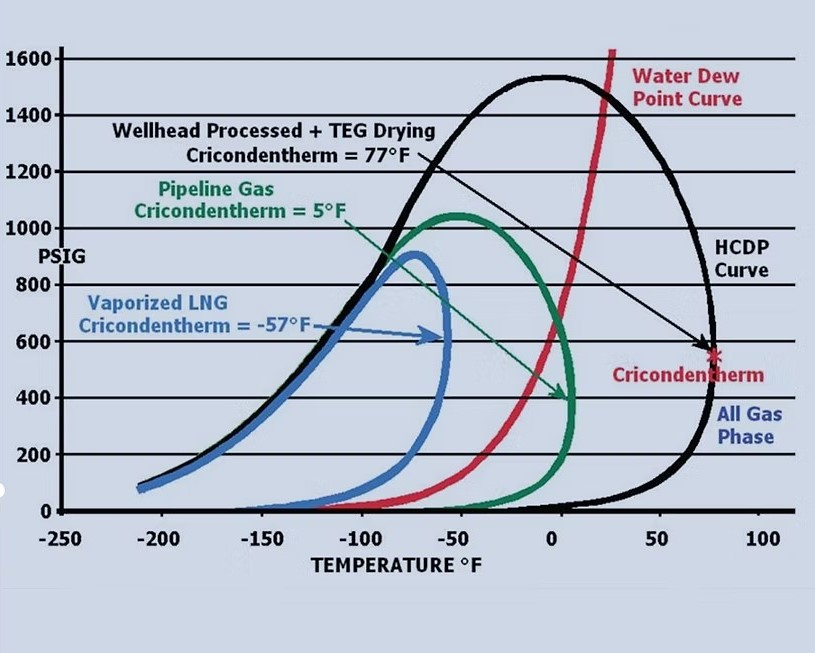

2. อุตสาหกรรมก๊าซธรรมชาติ
- ตรวจวัดความชื้นในก๊าซก่อนส่งผ่านท่อ เพื่อลดความเสี่ยง
- การเกิด Hydrate
- การกัดกร่อนของท่อ
3. อุตสาหกรรมปิโตรเคมี
- ใช้ตรวจสอบความชื้นใน
- Hydrogen
- Nitrogen
- Process Gas
4. อุตสาหกรรมยาและอาหาร
- ใช้ตรวจสอบ Dry Air และ Nitrogen Blanketing เพื่อป้องกันความชื้นที่อาจทำให้ผลิตภัณฑ์เสื่อมคุณภาพ
