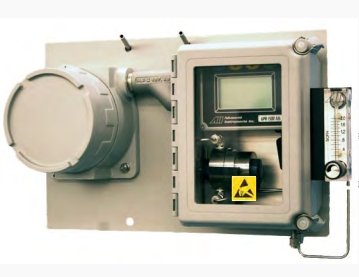

GPR-1500 AIS PPM Oxygen Analyzer

GPR-1500 AIS PPM Oxygen Analyzer

หลักการทำงาน

เครื่องวิเคราะห์ออกซิเจน AIS GPR-1500 ประกอบด้วยเซ็นเซอร์ออกซิเจนประเภทเซลล์เชื้อเพลิงกัลวานิกขั้นสูงที่หลากหลาย เซ็นเซอร์เหล่านี้มีความเฉพาะเจาะจงมากกับออกซิเจน และสร้างสัญญาณไฟฟ้าตามสัดส่วนของปริมาณออกซิเจนที่มีอยู่ในกระแสก๊าซ การเลือกเซ็นเซอร์ประเภทใดประเภทหนึ่งขึ้นอยู่กับองค์ประกอบของกระแสก๊าซตัวอย่าง ปรึกษาโรงงานเพื่อขอคำแนะนำ เครื่องวิเคราะห์ได้รับการกำหนดค่าในสองส่วน อุปกรณ์อิเล็กทรอนิกส์และเซ็นเซอร์ประมวลผลสัญญาณอยู่ในกล่องหุ้มพิกัด NEMA 4X สำหรับวัตถุประสงค์ทั่วไป ขั้วต่อสำหรับกำลังไฟฟ้าขาเข้า เอาต์พุตสัญญาณ และแผงกั้นความปลอดภัยภายในติดตั้งอยู่บนPCB ตั้งอยู่ในตู้ป้องกันการระเบิด อุปกรณ์อิเล็กทรอนิกส์สองชุดเชื่อมต่อกันโดยใช้ข้อต่อตัว Y ที่ป้องกันการระเบิด เส้นใยบรรจุภัณฑ์ที่ป้องกันการระเบิด และการปิดผนึก ซีเมนต์ – ดูภาคผนวก A เมื่อเชื่อมต่อแล้ว แผงกั้นนิรภัยภายในจะจำกัดปริมาณพลังงานที่ไหลเข้าและออกจาก อุปกรณ์อิเล็กทรอนิกส์ประมวลผลสัญญาณป้องกันสภาวะการระเบิดได้อย่างมีประสิทธิภาพ การออกแบบเครื่องวิเคราะห์สอดคล้องกับ ATEXคำสั่งสำหรับอุปกรณ์ที่ปลอดภัยภายในและได้รับการอนุมัติจากหน่วยงานอิสระ

เครื่องวิเคราะห์ออกซิเจนใหม่ของคุณประกอบด้วยเซ็นเซอร์ไฟฟ้าเคมีขั้นสูงสำหรับออกซิเจนโดยเฉพาะ พร้อมด้วยอุปกรณ์อิเล็กทรอนิกส์ดิจิตอลล้ำสมัยที่ออกแบบมาเพื่อช่วยให้คุณวัดค่าออกซิเจนได้อย่างแม่นยำและเชื่อถือได้เป็นเวลาหลายปีในการใช้งานออกซิเจนในอุตสาหกรรมที่หลากหลาย ที่สำคัญกว่านั้น มันถูกสร้างให้ป้องกันการระเบิด/ปลอดภัยอย่างแท้จริงตามมาตรฐานความปลอดภัย: UL 913 Seventh Edition, Reference UL 60079-0:2005 and UL 60079-11:2009 and CSA C22.2 No. 157-92 Third Edition สำหรับใช้ในสถานที่อันตราย Class I, Div 1, Groups C และ D และข้อกำหนด ATEX 94/9/EC สำหรับโซน 1 Group IIB

สำหรับการเชื่อมต่อไฟฟ้าที่รักษาระดับการป้องกันที่ต้องการ เพื่อให้ได้รับประสิทธิภาพสูงสุดจากเครื่องวิเคราะห์ออกซิเจนเครื่องใหม่ของคุณ โปรดอ่านและปฏิบัติตามแนวทางที่ให้ไว้ในเอกสารนี้คู่มือสำหรับเจ้าของรถ

มีความพยายามทุกวิถีทางในการเลือกวัสดุและส่วนประกอบที่ทันสมัยเชื่อถือได้มากที่สุด เพื่อออกแบบเครื่องวิเคราะห์เพื่อประสิทธิภาพที่เหนือกว่าและต้นทุนการเป็นเจ้าของที่ต่ำที่สุด เครื่องวิเคราะห์นี้ได้รับการทดสอบอย่างละเอียดโดยผู้ผลิตก่อนจัดส่งเพื่อประสิทธิภาพที่ดีที่สุด

อย่างไรก็ตาม อุปกรณ์อิเล็กทรอนิกส์สมัยใหม่จำเป็นต้องได้รับการบริการเป็นครั้งคราว การรับประกันที่รวมอยู่ในที่นี้รวมถึงเจ้าหน้าที่ของช่างเทคนิคมืออาชีพที่ผ่านการฝึกอบรมเพื่อให้บริการเครื่องส่งสัญญาณของคุณอย่างรวดเร็วคือการรับประกันของคุณว่าเราสนับสนุนทุกๆ

การซ่อมบำรุง
ความสามารถในการซ่อมบำรุง: ยกเว้นการเปลี่ยนเซ็นเซอร์ออกซิเจน ไม่มีชิ้นส่วนใดในเครื่องวิเคราะห์ให้ผู้ปฏิบัติงานซ่อมบำรุง เฉพาะบุคลากรที่ได้รับการฝึกอบรมโดยได้รับอนุญาตจากหัวหน้างานเท่านั้นที่ควรทำการบำรุงรักษา

คำเตือน การเปลี่ยนส่วนประกอบอาจทำให้ความปลอดภัยภายในลดลง

เซ็นเซอร์ออกซิเจน: อย่าเปิดเซ็นเซอร์ เซ็นเซอร์ประกอบด้วยอิเล็กโทรไลต์เหลวที่มีฤทธิ์กัดกร่อนซึ่งอาจเป็นอันตรายหากสัมผัสหรือกินเข้าไป โปรดดูเอกสารข้อมูลความปลอดภัยของวัสดุที่มีอยู่ในภาคผนวกคู่มือสำหรับเจ้าของรถ หลีกเลี่ยงการสัมผัสกับผงประเภทของเหลวหรือคริสตัลในหรือรอบๆ เซ็นเซอร์หรือตัวเรือนเซ็นเซอร์ เนื่องจากอาจเป็นรูปแบบของอิเล็กโทรไลต์ ควรกำจัดเซ็นเซอร์ที่รั่วตามข้อบังคับท้องถิ่น

การแก้ไขปัญหา: ศึกษาแนวทางในส่วนที่ 8 เพื่อขอคำแนะนำเกี่ยวกับข้อผิดพลาดในการทำงานทั่วไปก่อนที่จะสรุปว่าเครื่องวิเคราะห์ของคุณมีข้อบกพร่อง อย่าพยายามให้บริการเครื่องวิเคราะห์นอกเหนือจากวิธีการที่อธิบายไว้ในคู่มือสำหรับเจ้าของรถนี้ อย่าพยายามซ่อมแซมด้วยตัวเอง เพราะจะทำให้การรับประกันตามมาตรา 10 เป็นโมฆะ และอาจส่งผลให้เกิดไฟฟ้าช็อต บาดเจ็บ หรือเสียหายได้ บริการอื่นๆ ทั้งหมดควรส่งต่อไปยังช่างบริการที่มีคุณสมบัติเหมาะสม

การทำความสะอาด: ควรทำความสะอาดเครื่องวิเคราะห์ตามคำแนะนำของผู้ผลิตเท่านั้น เช็ดฝุ่นและสิ่งสกปรกออกจากภายนอกตัวเครื่องด้วยผ้านุ่มชุบน้ำหมาดๆ แล้วเช็ดให้แห้งทันที ห้ามใช้ตัวทำละลายหรือสารเคมี

ช่วงเวลาที่ไม่ได้ใช้งาน: หากเครื่องวิเคราะห์ติดตั้งสวิตช์ช่วง ให้เลื่อนสวิตช์ไปที่ตำแหน่งปิดและถอดปลั๊กไฟออกเมื่อเครื่องส่งสัญญาณไม่ได้ใช้งานเป็นเวลานาน

การจัดประเภทพื้นที่: ได้รับการรับรองสำหรับใช้ในพื้นที่อันตราย - ดูด้านล่างขวา

การเตือน: การเตือนที่กำหนดค่าโดยผู้ใช้สองคน: รีเลย์ขดลวดแม่เหล็กพิกัด 3A ที่ 100 VAC, การหน่วงเวลาการเตือนที่ตั้งโปรแกรมได้, การบายพาสการเตือนสำหรับการสอบเทียบและการเตือนระบบล้มเหลว

การสอบเทียบ: ช่วงเวลาสูงสุด 3 เดือน ใช้ก๊าซช่วงที่ผ่านการรับรองที่มีปริมาณ O2 (สมดุล N2) ประมาณ 80% ของสเกลทั้งหมดสำหรับการกู้คืนที่รวดเร็ว 20-30 นาทีเพื่อใช้งานออนไลน์ อีกทางหนึ่ง ปรับเทียบอากาศด้วยแหล่งที่สะอาดของอากาศอัดหรืออากาศแวดล้อม (20.9% O2) ที่ 0-25% ช่วงและให้เวลา 60 นาทีกับก๊าซศูนย์เพื่อกู้คืนเป็น 10 หน้าต่อนาที เพื่อความแม่นยำสูงสุด ให้ปรับเทียบหนึ่งช่วงที่สูงกว่าช่วงที่สนใจ

การชดเชย: ความกดอากาศและอุณหภูมิ (ATEX) อุณหภูมิ (UL)

การเชื่อมต่อ: ข้อต่อท่ออัดขนาด 1/8"

การควบคุม: ปุ่มกดกันน้ำ; การเลือกช่วงของเมนู การสอบเทียบ และฟังก์ชั่นระบบ

จอแสดงผล: กราฟิก LCD 2.75” x 1.375”; ความละเอียด 0.01 PPM; แสดงอุณหภูมิและความดันบรรยากาศตามเวลาจริง

สิ่งที่แนบมา: NEMA Type 3R สำหรับฝนในการใช้งานกลางแจ้ง (UL) NEMA 4X (ATEX)

การไหล: ไม่ไวต่อการไหล อัตราการไหลที่แนะนำ 1-2 SCFH

ลิเนียริตี้: ±2% ของสเกลเต็ม

ความดัน: ขาเข้า - ปรับเป็น 5-30 psig เพื่อส่งการไหล 1-2 SCFH ช่องระบายอากาศ - บรรยากาศ

กำลังไฟฟ้า: 12-28 VDC (ผ่านการรับรอง cUL และ ATEX) 110-220 VAC (ผ่านการรับรอง ATEX)

เวลาตอบสนอง: 90% ของการอ่านครั้งสุดท้ายใน 10 วินาที

ระบบตัวอย่าง: เครื่องวัดอัตราการไหลของตัวอย่าง; ตัวเลือกที่มีอยู่ ดูด้านอื่น ๆ

ความไว: < 0.5% ของช่วง FS

เซนเซอร์รุ่น: XLT-12-333 สำหรับก๊าซที่มี CO2 > 0.5%

อายุการใช้งานเซนเซอร์: 24 เดือนใน < 1,000 PPM O2 ที่อุณหภูมิ 25ºC และ 1 atm

สัญญาณเอาต์พุต: 4-20mA ไม่แยกหรือ 1-5V; การสื่อสาร Modbus RTU ที่เป็นทางเลือก

ช่วงการทำงาน: 5º ถึง 45ºC (เซ็นเซอร์ GPR); -10ºC ถึง 45ºC (เซ็นเซอร์ XLT)

การรับประกัน: เครื่องวิเคราะห์ 12 เดือน; เซ็นเซอร์ 12 เดือน

ชิ้นส่วนเปียก: สแตนเลส
